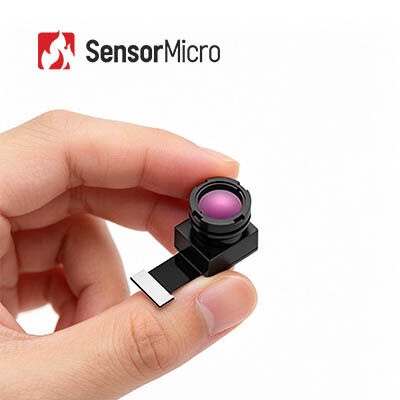

Modulo termico a infrarossi LWIR non raffreddato con risoluzione 256x192 e passo pixel di 12μm per gamma spettrale di 8~14μm

  • Uncooled LWIR Infrared Thermal Module with 256x192 Resolution and 12μm Pixel Pitch for 8~14μm Spectral Range
Luogo di origine Provincia di Wuhan, Hubei, Cina
Marca SensorMicro
Certificazione ISO9001:2015; RoHS; Reach
Numero di modello TIMO212
Quantità di ordine minimo 1 pezzo
Prezzo Negoziabile
Termini di pagamento T/T
Dettagli
Frequenza fotogrammi Termografia: 25Hz, Imaging: 50Hz Risoluzione 256x192
Dati di uscita 14 bit Raw Gamma spettrale 8~14μm
Passo pixel 12μm Precisione della misurazione della temperatura Maggiore di ±2℃ / ±2%
Evidenziare

Modulo termico infrarosso non raffreddato di LWIR

,

Modulo termico infrarosso ILC212

,

il centro termico della macchina fotografica di sicurezza 256x192
Lasciate un messaggio
Descrizione di prodotto
Modulo termico a infrarossi LWIR non raffreddato 256x192 per telecamera termica di sicurezza
Modulo termico a infrarossi LWIR 256x192 / 12 μm non raffreddato per telecamere termiche di sicurezza

TIMO212 uncooled IR imaging module integrates the 256x192 / 12μm focal plane array wafer level package (WLP) infrared detector and can capture long-wave infrared (LWIR) spectrum that ranges from 8 to 14μm.

Il modulo della telecamera termica TIMO212 è stato progettato appositamente per i clienti che hanno requisiti rigorosi in materia di dimensioni,peso e costo nel settore della sicurezza e della sorveglianza. Grazie alle sue dimensioni in miniatura, al suo peso leggero e al suo prezzo molto basso, il nucleo termico TIMO212 soddisfa in gran parte le richieste di basso prezzo dei clienti e riduce i tempi e i costi di sviluppo.

Il TIMO212 è molto adatto per essere integrato in applicazioni come Smart Security, AloT, osservazione notturna, strumenti e contatori e visione artificiale.

Caratteristiche principali
  • Modulo ultra-miniatura con ottimizzazione SWaP-C
    • Detettore confezionato a livello di wafer + ottica a livello di wafer + serratura microelettromagnetica della valvola
    • Il modulo termico a infrarossi più piccolo, che consente la funzionalità di base di imaging termico con la massima efficienza dei costi
    • Dimensioni compatte, peso leggero e basso consumo energetico, ideali per l'integrazione in dispositivi in miniatura
  • Opzioni ottiche flessibili, misurazione precisa della temperatura
    • Opzioni multiple di obiettivi disponibili, tra cui grandangolare e teleobiettivo, per soddisfare diverse esigenze di applicazione
    • Misurazione della temperatura ad alta precisione con una precisione fino a ±2°C; supporta sia il monitoraggio della temperatura regionale che quello a fotogramma intero
  • Facile integrazione, sviluppo rapido
    • Supporta l'interfaccia immagine DVP, compatibile con varie piattaforme embedded
    • Conforme alle norme ambientali RoHS 2.0
Specificativi del prodotto
Modello TIMO212
Risoluzione 256×192
Dimensione dei pixel 12 μm
Risposta spettrale 8-14 μm
Modalità di messa a fuoco Concentrati.
Lenti (HFOV/FL) 17.5°/10mm. 25°/7mm. 56°/3.2mm. 90°/2.1mm.
Peso (g) 5.1±0.4 4.4±0.4 2±0.2 4.8±0.4
Dimensione (mm, senza FPC) 16×14×18 16×14×14.6 14×12×9.8 16×14×156
Numero di PIN 40PIN
Dati di uscita 14 bit Raw
Frequenza di fotogramma Termografia: 25Hz, Imaging: 50Hz
Intervallo di misurazione della temperatura -20°C~+550°C (-20°C~+150°C)
Accuratezza della misurazione della temperatura Maggiore di ±2°C / ±2%
Temperatura di funzionamento -20°C~+60°C
Umidità 5% ~ 85%
Temperatura di conservazione -45°C~+85°C
Certificazione RoHS 2.0 / Reach
Applicazioni industriali

Il modulo di imaging termico iLC212 è applicato nel campo della sicurezza intelligente, AloT, osservazione notturna, strumenti e contatori, visione artificiale, ecc.

Vantaggi del prodotto
  • Portfolio diversificato di prodotti:Un'ampia gamma di formati di prodotto, compresi i rilevatori a infrarossi, i nuclei delle fotocamere e i moduli per soddisfare vari requisiti di integrazione.
  • Varietà di prodotti:Le risoluzioni multiple di array, le dimensioni dei pixel, le bande d'onda e le combinazioni di opzioni di lente offrono una maggiore flessibilità per diverse applicazioni.
  • Prestazioni eccezionali:Immagini chiare, dimensioni compatte, basso consumo energetico, elevata sensibilità e grande affidabilità, progettate per funzionare in una vasta gamma di sfide ambientali.
  • Facile integrazione:Le molteplici opzioni di interfaccia rendono l'integrazione semplice e consentono uno sviluppo rapido in più campi di applicazione.
Domande frequenti
  • Cos'è l'imaging termico a infrarossi?
    L'imaging termico a infrarossi è un metodo che utilizza radiazioni infrarosse ed energia termica per raccogliere informazioni sugli oggetti.Converte la radiazione infrarossa invisibile in immagini termiche infrarosse visibili con distribuzione della temperatura della superficie bersaglioOggetti diversi e persino parti diverse dello stesso oggetto hanno diverse capacità di radiazione e intensità di riflessione infrarossi.
  • A cosa può servire l'imaging a infrarossi?
    Visione notturna, ricerca e soccorso, test non distruttivi, prevenzione delle epidemie, termografia, sicurezza e monitoraggio, lotta contro gli incendi e altro ancora.
  • Cos'è un modulo di imaging termico?
    Un modulo di imaging termico è costituito di solito da un rivelatore a infrarossi, lenti a infrarossi e elettronica hardware con software e algoritmo incorporati.
