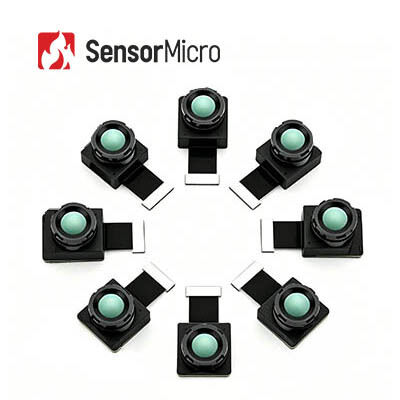

Modulo di imaging termico non raffreddato Risoluzione 256x192 Passo pixel 12μm per sicurezza e termografia

  • Uncooled Thermal Imaging Module 256x192 Resolution 12μm Pixel Pitch for Security and Thermography
Luogo di origine Provincia di Wuhan, Hubei, Cina
Marca SensorMicro
Certificazione ISO9001:2015; RoHS; Reach
Numero di modello TIMO212
Quantità di ordine minimo 1 pezzo
Prezzo Negoziabile
Termini di pagamento T/T
Dettagli
Risoluzione 256x192 Intervallo di misurazione della temperatura -20℃~+550℃
Gamma spettrale 8~14μm Passo pixel 12μm
Modalità di messa a fuoco Concentrati liberamente Frequenza fotogrammi Termografia: 25Hz, Imaging: 50Hz
Evidenziare

Modulo non raffreddato 256x192 di registrazione di immagini termiche

,

Modulo non raffreddato di registrazione di immagini termiche della videocamera di sicurezza

,

il centro termico della macchina fotografica del passo del pixel 12uM
Lasciate un messaggio
Descrizione di prodotto
Modulo di imaging termico non raffreddato 256x192/12μm per telecamera di sicurezza
Panoramica del prodotto
TIMO212 include un rilevatore a infrarossi WLP (wafer level package) di dimensioni eccezionalmente ridotte da 256x192/12μm che cattura lo spettro degli infrarossi a onde lunghe (LWIR) che vanno da 8 a 14μm.
Grazie al suo SWaP-C completamente ottimizzato, il modulo termocamera TIMO212 può essere integrato in termocamere a infrarossi con severi requisiti di dimensioni e peso.
Il modulo telecamera termica TIMO212 è ampiamente utilizzato nel monitoraggio della sicurezza, nella termografia, nei dispositivi indossabili, nell'elettronica dei veicoli, nella casa intelligente e nel rilevamento di creature viventi.
Caratteristiche principali
  • Modulo ultraminiaturizzato con ottimizzazione SWaP-C definitiva
    • Rilevatore confezionato a livello wafer + ottica a livello wafer + otturatore della valvola microelettromagnetica
    • Il più piccolo modulo termico a infrarossi, che consente funzionalità di imaging termico di base con la massima efficienza in termini di costi
    • Dimensioni compatte, peso leggero e basso consumo energetico, ideali per l'integrazione in dispositivi miniaturizzati
  • Opzioni ottiche flessibili, misurazione accurata della temperatura
    • Sono disponibili diverse opzioni di obiettivi, tra cui grandangolo e teleobiettivo, per soddisfare le diverse esigenze applicative
    • Misurazione della temperatura ad alta precisione con accuratezza fino a ±2°C; supporta il monitoraggio della temperatura sia regionale che full-frame
  • Integrazione semplice, sviluppo rapido
    • Supporta l'interfaccia immagine DVP, compatibile con varie piattaforme integrate
    • Conforme agli standard ambientali RoHS 2.0
Specifiche del prodotto
Modello TIMO212
Risoluzione 256×192
Dimensione pixel 12μm
Risposta spettrale 8-14μm
Modalità di messa a fuoco Concentrati liberamente
Obiettivo (HFOV/FL) 17,5°/10mm | 25°/7mm | 56°/3,2mm | 90°/2,1 mm
Peso (g) 5,1±0,4 | 4,4±0,4| 2±0,2 | 4,8±0,4
Dimensioni (mm, senza FPC) 16×14×18 | 16×14×14,6 | 14×12×9,8 | 16×14×15,6
Numero di PIN 40PIN
Dati in uscita 14bit grezzo
Frequenza fotogrammi Termografia: 25 Hz, Imaging: 50 Hz
Intervallo di misurazione della temperatura -20℃~+550℃ (-20℃~+150℃ | +100℃~550℃)
Precisione della misurazione della temperatura Maggiore di ±2℃ / ±2%
Temperatura operativa -20℃~+60℃
Umidità 5%~85%
Temperatura di conservazione -45℃~+85℃
Certificazione RoHS 2.0/REACH
Applicazioni industriali
Il modulo di imaging termico TIMO212 viene applicato al monitoraggio della sicurezza, alla termografia, ai dispositivi indossabili, all'elettronica dei veicoli, alla casa intelligente e al rilevamento di creature viventi.
La nostra linea di prodotti
  • Alta sensibilità e prestazioni eccellenti
  • Tecnologia leader a livello mondiale nel settore degli infrarossi
  • Sono disponibili vari rilevatori a infrarossi: rilevatori IR sia non raffreddati che raffreddati in diversi formati e dimensioni di pixel
  • Produzione in volumi per garantire consegne rapide: tre linee di produzione con capacità di produzione annua fino a milioni di rilevatori
Domande frequenti
Come scegliere la risoluzione corretta del rilevatore a infrarossi?
Dipende dalle effettive esigenze e applicazioni dei tuoi prodotti e anche il prezzo è un fattore da considerare. Se la qualità dell'immagine non è critica, puoi scegliere rilevatori a infrarossi con risoluzione inferiore come 120x90, 256x192 o 400x300. Se hai bisogno di immagini molto nitide per scopi speciali come il monitoraggio remoto, puoi scegliere rilevatori a infrarossi ad alta risoluzione di 1280x1024.
Come selezionare lo pseudocolore corretto per la termografia?
  • Il grigio bianco è più adatto per obiettivi con piccole differenze di temperatura
  • Il rosso e il blu sono più adatti per le scene in cui è necessario individuare i punti problematici
  • Il rosso ferro è la tavolozza dei colori standard del settore energetico
Nota: indipendentemente dalla tavolozza scelta, le misurazioni della temperatura termica non cambieranno.
Come scegliere l'obiettivo adatto per una termocamera a infrarossi?
  • L'obiettivo standard può soddisfare obiettivi normali con una distanza adeguata
  • Il teleobiettivo è adatto per obiettivi relativamente piccoli che devono essere visualizzati da lunghe distanze
  • L'obiettivo grandangolare è migliore per vedere più dettagli degli oggetti a distanze ravvicinate
  • L'obiettivo macro serve per visualizzare obiettivi molto piccoli a distanze ravvicinate, come i circuiti dei chip
