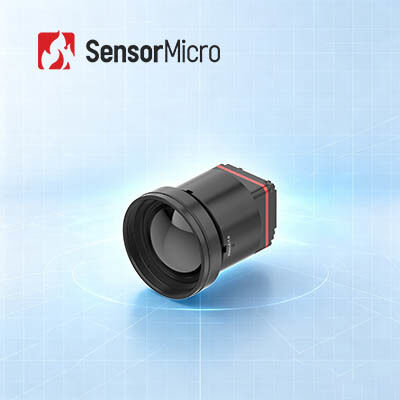

Modulo di imaging termico LWIR non raffreddato con risoluzione 1280x1024 8μm pixel pitch e 30mK NETD per ispezione fotovoltaica
| Luogo di origine | Cina |
|---|---|
| Marca | SensorMicro |
| Certificazione | ISO9001:2015; RoHS; Reach |
| Numero di modello | iTL1208 |
| Quantità di ordine minimo | 1 pezzo |
| Prezzo | Negoziabile |
| Termini di pagamento | T/T |
Dettagli
| Risoluzione | 1280x1024 | Consumo energetico | 1 W |
|---|---|---|---|
| Gamma spettrale | 8~14μm | Passo pixel | 8μm |
| NET tipico | ≤30mK | Frequenza fotogrammi | 25/30 Hz |
| Evidenziare | Modulo non raffreddato di registrazione di immagini termiche di LWIR,Modulo di registrazione di immagini termiche dei carichi utili del UAV,il centro termico non raffreddato della macchina fotografica 640x512 |
||
Descrizione di prodotto
Modulo di imaging termico LWIR non raffreddato 1280x1024/8μm per ispezione fotovoltaica
Visualizzazione del prodotto
Cerchi un potente core di telecamere termiche da megapixel per i tuoi dispositivi? Conosci il core di telecamere termiche iTL1208.6×22Questo modulo di telecamere a infrarossi, dotato di NETD ultra-basso di 30mK, rileva le differenze di temperatura più deboli che l'occhio nudo non possa rilevare.Collegare e integrare facilmente tramite MIPI CSI, con uscita RAW e YUV e semplice controllo I2C/porta seriale.il modulo di imaging termico iTL1208 è la soluzione perfetta per la visione termica leggera.
Caratteristiche principali
- Design estremamente leggero
Dimensioni compatte di 22,6 × 22,6 × 34,5 mm e peso di 35,7 g (compresa una lente da 12 mm)
Tra i più alti livelli di integrazione della sua categoria - Alta sensibilità, accurato rilevamento
Dimensione pixel ultra-piccola di 8 μm con risoluzione 1280×1024, fornendo dettagli fini e immagini chiare
NETD tipica ≤ 30mK, che consente il rilevamento affidabile di sottili differenze di temperatura - Sviluppo semplificato, integrazione rapida
Opzioni multiple di lenti ottiche disponibili per soddisfare i diversi requisiti applicativi
Supporta l'interfaccia di uscita di immagine MIPI CSI
Dati di uscita di immagini RAW e YUV, con controllo tramite porta seriale/I2C
Specificativi del prodotto
| Modello | iTL1208 |
|---|---|
| Indicatori dei rilevatori IR | Materiale sensibile: VOx |
| Risoluzione: 1280×1024 | |
| Dimensione dei pixel: 8μm | |
| Risposta spettrale: 8 μm ~ 14 μm | |
| NETD tipica: ≤ 30mK | |
| Trattamento delle immagini | Frequenza di fotogramma digitale: 25/30Hz |
| Tempo di avvio: ≤ 6 s | |
| Video digitale: RAW/YUV | |
| Algorithmo di immagine: NUC/3DNR/DNS/DRC/EE | |
| Display dell'immagine: 10 tipi (bianco caldo / lava / ferro rosso / ferro caldo / medico / artico / arcobaleno 1 / arcobaleno 2 / colore / nero caldo) | |
| Software per PC | Software per PC: modulo di controllo e video display |
| Altri dispositivi | Interfaccia esterna standard: 34Pin_Connector Interfaccia: BP04SD-34-0065-R0 |
| Interfaccia di comunicazione: TTL-232/I2C | |
| Interfaccia video digitale: MIPI-CSI | |
| Tensione di alimentazione: 4,5-5,5V | |
| Consumo tipico di energia: 1W | |
| Meccanica | Dimensione (compresa la lente): Con lente da 5 mm: 22,6 mm × 22,6 mm × 50 mm (diametro esterno della lente Φ37 mm) Con lenti da 10 mm: 22,6 mm × 22,6 mm × 45,3 mm (diametro esterno dell'obiettivo Φ33 mm) Con lente da 12 mm: 22,6 mm × 22,6 mm × 34,5 mm (diametro esterno della lente Φ26,6 mm) Con lente da 17 mm: 22,6 mm × 22,6 mm × 35,4 mm (diametro esterno della lente Φ27 mm) Con lenti da 25 mm: 22,6 mm × 22,6 mm × 44,2 mm (diametro esterno dell'obiettivo Φ33 mm) Con lenti da 35 mm: 22,6 mm × 22,6 mm × 50,9 mm (diametro esterno dell'obiettivo Φ43,2 mm) |
| Peso (compresa la lente): 85.5±4.5g (con lente da 5 mm) 70.5±3.6g (con lenti da 10 mm) 35.7±2g (con lenti da 12 mm) 40.7±2,1 g (con obiettivo da 17 mm) 71.0±3.6g (con lente da 25 mm) 110±5,5 g (con obiettivo da 35 mm) | |
| Adattabilità all'ambiente | Temperatura di funzionamento: -40°C~+70°C |
| Temperatura di conservazione: -45°C~+85°C | |
| Umidità: 5%~95%, non condensante | |
| Vibrazione: 5,35 grammi, Vibrazione casuale, 3-asse | |
| Impatto: Mezza onda senoidale, 40 g/11 ms, direzione di impatto X asse, 3 volte | |
| Certificazione: ROHS2.0/REACH | |
| Lenti ottiche | Fuso fisso atermico: 5/10/12/17/25/35mm |
Applicazioni industriali
Il modulo di imaging termico iTL1208 può essere ampiamente utilizzato nei settori della lotta contro gli incendi forestali, della manutenzione dell'energia elettrica, dell'ispezione fotovoltaica, del monitoraggio della sicurezza, dei dispositivi indossabili, dei dispositivi portatili, ecc.
I nostri vantaggi
- Ricca varietà di prodotti
Le risoluzioni multiple di array, le dimensioni dei pixel, le bande d'onda e le combinazioni di opzioni di lente offrono una maggiore flessibilità per diverse applicazioni. - Prestazioni eccezionali
Immagini chiare, dimensioni compatte, basso consumo energetico, alta sensibilità e grande affidabilità, progettate per funzionare in una vasta gamma di sfide ambientali. - Facile integrazione
Le molteplici opzioni di interfaccia rendono l'integrazione semplice e consentono uno sviluppo rapido in più campi di applicazione.
Domande frequenti
Qual è il vantaggio dell'imaging termico a infrarossi?
- Vedere attraverso l' oscurità totale
- Identificazione sotto camuffamento
- Rilevazione a lunga distanza
- Detezione della distribuzione del calore
- Misurazione della temperatura senza contatto
- Consapevolezza dell'occupazione
- E così via.
Cos'è la sensibilità termica?
La sensibilità termica, denominata anche NETD (Noise Equivalent Temperature Difference), è un parametro chiave per la valutazione delle telecamere termoimaging a onde medie (MWIR) e a onde lunghe (LWIR).È direttamente correlato alla lucidità misurata dal termomodelloÈ un valore numerico che rappresenta il rapporto segnale-rumore della differenza di temperatura e viene misurato in milliKelvin (mK).maggiore è la sensibilità e più chiara è l'immagine.
Qual è la differenza tra il pacchetto a livello di wafer, il pacchetto in ceramica e il pacchetto in metallo?
I rilevatori a infrarossi non raffreddati sono attualmente divisi in imballaggi metallici, imballaggi ceramici e imballaggi a livello di wafer.;L'imballaggio a livello di wafer è adatto alla produzione di massa e l'imballaggio in ceramica è più favorito dal mercato dedicato ai prodotti civili.
