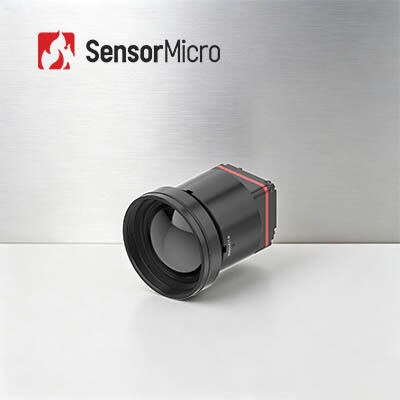

SWaP-C LWIR 1280x1024 Resolution Thermal Camera Module con 8μm Pixel Pitch e ≤30mK NETD per dispositivi portatili
| Luogo di origine | Cina |
|---|---|
| Marca | SensorMicro |
| Certificazione | ISO9001:2015; RoHS; Reach |
| Numero di modello | iTL1208 |
| Quantità di ordine minimo | 1 pezzo |
| Prezzo | Negoziabile |
| Termini di pagamento | T/T |
Dettagli
| Risoluzione | 1280x1024 | Consumo energetico | 1 W |
|---|---|---|---|
| Gamma spettrale | 8~14μm | Passo pixel | 8μm |
| NET tipico | ≤30mK | Frequenza fotogrammi | 25/30 Hz |
| Evidenziare | Modulo termico della macchina fotografica di scambio-c LWIR,Modulo termico della macchina fotografica dei fuchi LWIR,Il centro termico 12uM della macchina fotografica dei fuchi |
||
Descrizione di prodotto
Modulo di telecamera termica SWaP-C LWIR 1280x1024/8μm per dispositivi portatili
Visualizzazione del prodotto
Il modulo di imaging termico iTL1208 è un nucleo di telecamere infrarosse megapixel non raffreddate di nuova generazione progettato per l'implementazione di sistemi mobili a basso WaP,combinando hardware miniaturizzato con capacità di rilevamento termico ad alta precisione.
Questo modulo di telecamera a infrarossi offre prestazioni di imaging di prim'ordine con piccole pixel di 8 μm, risoluzione di 1280 × 1024 megapixel e NETD tipica ≤30mK per il rilevamento termico ultra-sensibile.
Ideale per la lotta contro gli incendi, la diagnostica industriale, la sorveglianza esterna e i dispositivi termici portatili.
Caratteristiche principali
- Design estremamente leggero- dimensioni compatte di 22,6 × 22,6 × 34,5 mm e peso di 35,7 g (compresa l'obiettivo da 12 mm) con uno dei più alti livelli di integrazione della sua categoria
- Alta sensibilità, accurato rilevamento- 8 μm di piccole dimensioni di pixel con risoluzione 1280×1024 che fornisce dettagli fini e immagini chiare, con NETD tipica ≤ 30mK per un rilevamento affidabile di sottili differenze di temperatura
- Sviluppo semplificato, integrazione rapida- Opzioni multiple di lenti ottiche, supporta l'interfaccia di uscita di immagine MIPI CSI, uscita di dati di immagine RAW e YUV con controllo tramite porta seriale/I2C
Specificativi del prodotto
| Modello | iTL1208 |
|---|---|
| Indicatori dei rilevatori IR | |
| Materiale sensibile | VOx |
| Risoluzione | 1280×1024 |
| Dimensione dei pixel | 8 μm |
| Risposta spettrale | 8 μm ~ 14 μm |
| NETD tipica | ≤ 30mK |
| Trattamento delle immagini | |
| Tasso di fotogramma digitale | 25/30 Hz |
| Tempo di avvio | ≤ 6 s |
| Video digitale | RAW/YUV |
| Algoritmo immagine | NUC/3DNR/DNS/DRC/EE |
| Visualizzazione dell'immagine | 10 tipi (bianco caldo/lava/rosso ferro/ferro caldo/medico/artico/arcobaleno 1/arcobaleno 2/tinto/nero caldo) |
| Software per PC | Modulo di controllo e video display |
| Altri dispositivi | |
| Interfaccia esterna standard | Interfaccia del connettore: BP04SD-34-0065-R0 |
| Interfaccia di comunicazione | TTL-232/I2C |
| Interfaccia video digitale | MIPI-CSI |
| Tensione di alimentazione | 4.5-5.5V |
| Consumo tipico di energia | 1W |
| Meccanica | |
| Dimensione (compresa la lente) | Con lente da 5 mm: 22,6 mm × 22,6 mm × 50 mm (diametro esterno della lente Φ37 mm) Con lenti da 10 mm: 22,6 mm × 22,6 mm × 45,3 mm (diametro esterno dell'obiettivo Φ33 mm) Con lente da 12 mm: 22,6 mm × 22,6 mm × 34,5 mm (diametro esterno della lente Φ26,6 mm) Con lente da 17 mm: 22,6 mm × 22,6 mm × 35,4 mm (diametro esterno della lente Φ27 mm) Con lenti da 25 mm: 22,6 mm × 22,6 mm × 44,2 mm (diametro esterno dell'obiettivo Φ33 mm) Con lenti da 35 mm: 22,6 mm × 22,6 mm × 50,9 mm (diametro esterno dell'obiettivo Φ43,2 mm) |
| Peso (compresa la lente) | 85.5±4.5g (con lente da 5 mm) 70.5±3.6g (con lenti da 10 mm) 35.7±2g (con lenti da 12 mm) 40.7±2,1 g (con obiettivo da 17 mm) 71.0±3.6g (con lente da 25 mm) 110±5,5 g (con obiettivo da 35 mm) |
| Adattabilità all'ambiente | |
| Temperatura di funzionamento | -40°C~+70°C |
| Temperatura di conservazione | -45°C~+85°C |
| Umidità | 5% ~ 95%, non condensante |
| Vibrazione | 5.35 grammi, Vibrazione casuale, 3-asse |
| Impatto | Mezza onda senoide, 40 g/11 ms, direzione di impatto X asse, 3 volte |
| Certificazione | RoHS2.0/REACH |
| Lenti ottiche | Fuso fisso atermico: 5/10/12/17/25/35mm |
Applicazioni industriali
Il modulo di imaging termico iTL1208 può essere ampiamente utilizzato nella lotta contro gli incendi forestali, nella manutenzione dell'energia, nell'ispezione fotovoltaica, nel monitoraggio della sicurezza, nei dispositivi indossabili, nei dispositivi portatili e in altri settori.
La nostra squadra
- Profonda competenza tecnica- Molti anni di esperienza nella ricerca, sviluppo e applicazione della tecnologia dei sensori a infrarossi con forti capacità nella progettazione di chip, nella fabbricazione di wafer, nell'imballaggio e nei test,e integrazione del sistema
- Concentrati sull'innovazione e sull'attuazione pratica- impegnata a guidare le innovazioni tecnologiche nell'imaging termico, spingendo costantemente i confini in NETD, SWaP e temperatura di funzionamento
- Portfolio di prodotti diversificato- gamma completa di componenti di rilevamento a infrarossi, comprese soluzioni sia raffreddate che non raffreddate per vari settori industriali
- Validazione rigorosa dell'affidabilità- Un solido sistema di gestione della qualità con procedure di prova multiple in tutta la produzione per garantire stabilità e affidabilità a lungo termine
- Supporto tecnico professionale- Il team di ingegneria lavora a stretto contatto con i team di ricerca e sviluppo e di prodotto dei clienti per accelerare l'integrazione del sistema e migliorare l'efficienza
Domande frequenti
Cos'è un rilevatore a infrarossi / sensore di imaging termico?
Le onde infrarosse non possono essere viste con l'occhio umano.Il rilevatore a infrarossi / sensore di imaging termico è un dispositivo ottico-elettrico che reagisce alla radiazione a infrarossi e all' energia termica e la converte in segnali elettrici, quindi emette immagini termiche visibili.
Che cos'è il WLP?
WLP si riferisce al pacchetto a livello di wafer. È il processo di completamento dell'imballaggio ad alto vuoto direttamente sull'intero wafer MEMS, quindi scrivere e tagliare per fare un singolo sensore a infrarossi.Insieme a confezioni metalliche e ceramiche, sono i 3 principali formati di confezione dei rilevatori infrarossi non raffreddati.
Qual e' il vantaggio della WLP?
I rilevatori IR WLP sono appositamente progettati per soddisfare i requisiti di miniaturizzazione e di basso costo nell'applicazione della tecnologia a infrarossi al mercato dell'elettronica di consumo.con capacità di fabbricazione in volume, offre ora una varietà di soluzioni di moduli a infrarossi WLP per promuovere nuove applicazioni nei mercati emergenti.
