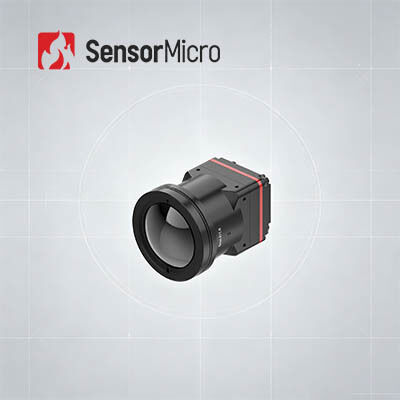

Modulo di telecamera termica non raffreddato con risoluzione 1280x1024 8μm Pixel Pitch e 30mK NETD ApexCore Infrared Detector

  • Uncooled Thermal Camera Module with 1280x1024 Resolution 8μm Pixel Pitch and 30mK NETD ApexCore Infrared Detector
Luogo di origine Cina
Marca SensorMicro
Certificazione ISO9001:2015; RoHS; Reach
Numero di modello iTL1208
Quantità di ordine minimo 1 pezzo
Prezzo Negoziabile
Termini di pagamento T/T
Dettagli
Risoluzione 1280x1024 Gamma spettrale 8~14μm
Consumo energetico 1 W NET tipico ≤30mK
Frequenza fotogrammi 25/30 Hz Passo pixel 8μm
Evidenziare

Modulo termico 12um della macchina fotografica del fuco

,

Modulo termico leggero della macchina fotografica del UAV

,

Il centro termico non raffreddato della macchina fotografica del UAV
Lasciate un messaggio
Descrizione di prodotto
Modulo termocamera Rivelatore a infrarossi ApexCore non raffreddato 1280x1024/8μm
Panoramica del prodotto
Scopri iTL1208: la tua fotocamera a infrarossi ultraportatile con megapixel realizzata per sistemi mobili con vincoli SWaP. Con soli 22,6×22,6×34,5 mm e 35,7 g (obiettivo da 12 mm incluso), questo modulo ad alta risoluzione da 8 μm bilancia la massima miniaturizzazione e la sensibilità termica di alto livello con NETD fino a 30 mK. Offre immagini termiche HD 1280×1024 nitide, è dotato di selezione flessibile dell'obiettivo, uscita MIPI CSI standard, trasmissione dati RAW/YUV e semplice controllo I2C/porta seriale. Perfetto per dispositivi portatili, piattaforme mobili, sorveglianza di sicurezza, ispezione industriale e missioni di salvataggio. Semplifica lo sviluppo dei tuoi prodotti a infrarossi con il nostro nucleo della termocamera pronto per l'integrazione.
Caratteristiche principali
  • Design estremamente leggero- Dimensioni compatte di 22,6×22,6×34,5 mm e peso di 34,5 g (incluso obiettivo da 12 mm) con livelli di integrazione tra i più alti della sua categoria
  • Alta sensibilità, rilevamento preciso- Pixel ultra-piccoli da 8μm con risoluzione 1280×1024, che offrono dettagli precisi e immagini chiare con NETD tipico ≤30mK per il rilevamento affidabile di sottili differenze di temperatura
  • Sviluppo semplificato, integrazione rapida- Molteplici opzioni di lenti ottiche, interfaccia di uscita immagine MIPI CSI, uscita dati immagine RAW e YUV con controllo tramite porta seriale/I2C
Specifiche del prodotto
Modello iTL1208
Materiale sensibile VOx
Risoluzione 1280×1024
Dimensione pixel 8μm
Risposta spettrale 8μm ~ 14μm
NET tipico ≤30mK
Frequenza fotogrammi digitali 25/30Hz
Orario di avvio ≤6s
Video digitale RAW/YUV
Algoritmo di immagine NUC/3DNR/DNS/RDC/EE
Visualizzazione delle immagini 10 tipi (Bianco caldo/Lava/Ferro rosso/Ferro caldo/Medico/Artico/Arcobaleno 1/Arcobaleno 2/Tinta/Nero caldo)
Software per computer Controllo del modulo e visualizzazione video
Interfaccia esterna standard Interfaccia 34Pin_Connector: BP04SD-34-0065-R0
Interfaccia di comunicazione TTL-232/I2C
Interfaccia video digitale MIPI-CSI
Tensione di alimentazione 4,5-5,5 V
Consumo energetico tipico 1 W
Temperatura operativa -40℃~+70℃
Temperatura di conservazione -45℃~+85℃
Umidità 5%~95%, senza condensa
Vibrazione 5,35 g, vibrazione casuale, 3 assi
Impatto Mezza onda sinusoidale, 40 g/11 ms, direzione dell'impatto asse X, 3 volte
Certificazione ROHS2.0/REACH
Lente ottica Messa a fuoco fissa atermica: 5/10/12/17/25/35 mm
Applicazioni industriali
Il modulo di imaging termico iTL1208 può essere utilizzato nei settori dell'estinzione degli incendi boschivi, della manutenzione dell'energia, dell'ispezione fotovoltaica, del monitoraggio della sicurezza, dei dispositivi indossabili, dei dispositivi portatili e altro ancora.
I nostri servizi
  • Personalizzazione del prodotto:Regola le configurazioni e adatta gli algoritmi per soddisfare i requisiti specifici del settore
  • Supporto tecnico e formazione in loco:Fornire ai clienti principali la configurazione pratica del sistema e la formazione operativa
  • Innovazione congiunta per nuovi prodotti e mercati:Collaborare con i clienti per sviluppare congiuntamente soluzioni applicative a infrarossi innovative
Domande frequenti
Cos'è la termografia a infrarossi?
In natura tutti gli oggetti la cui temperatura è superiore allo zero assoluto (-273℃) possono irradiare raggi infrarossi. Utilizzando il rilevatore della telecamera a infrarossi per misurare la differenza di temperatura della radiazione infrarossa tra il bersaglio stesso e lo sfondo, è possibile ottenere diverse immagini a infrarossi, chiamate anche immagini termiche.
Come funzionano i rilevatori a infrarossi?
La radiazione infrarossa emessa dal bersaglio entra nel campo di rilevamento del rilevatore termico, quindi il rilevatore infrarosso converte il segnale di radiazione di diversa intensità nel corrispondente segnale elettrico e quindi, attraverso l'amplificazione e l'elaborazione video, forma l'immagine a infrarossi che può essere osservata ad occhio nudo.
Quali sono i vantaggi dei rilevatori a infrarossi raffreddati?
Il rilevatore a infrarossi raffreddato sul piano focale funziona a una bassa temperatura fornita da un dispositivo di raffreddamento del dewar del rilevatore (ddc). Ha un'elevata sensibilità e può distinguere una differenza di temperatura più sottile rispetto al rilevatore a infrarossi non raffreddato. Può rilevare, identificare e riconoscere oggetti a un raggio molto lungo che dista più di dieci chilometri. La struttura del rivelatore raffreddato è molto complessa, il che comporta un costo relativamente elevato rispetto al rivelatore non raffreddato.
