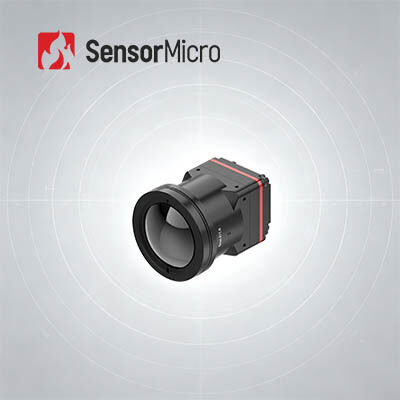

Modulo di imaging termico non raffreddato con risoluzione 1280x1024, passo pixel di 8 μm e gamma spettrale di 8~14 μm
| Luogo di origine | Cina |
|---|---|
| Marca | SensorMicro |
| Certificazione | ISO9001:2015; RoHS; Reach |
| Numero di modello | iTL1208 |
| Quantità di ordine minimo | 1 pezzo |
| Prezzo | Negoziabile |
| Termini di pagamento | T/T |
Dettagli
| Risoluzione | 1280x1024 | Passo pixel | 8μm |
|---|---|---|---|
| Frequenza fotogrammi | 25/30 Hz | Gamma spettrale | 8~14μm |
| Consumo energetico | 1 W | NET tipico | ≤30mK |
| Evidenziare | Modulo non raffreddato radiometrico di registrazione di immagini termiche,Modulo non raffreddato di registrazione di immagini termiche dei fuchi,Il centro termico 14um della macchina fotografica |
||
Descrizione di prodotto
Modulo di imaging termico non raffreddato 1280x1024/8μm Intervallo spettrale 8~14μm
Progettato per i sistemi di rilevamento fotoelettrico in miniatura di nuova generazione, il nucleo della fotocamera infrarossa megapixel iTL1208 raggiunge una sinergia di performance SWaP rivoluzionaria.dotato di un chip di rilevamento infrarosso di grande formato di 8 μm di qualità superiore, questo modulo raffinatamente incapsulato ottiene immagini termiche ad alta fedeltà da 1280×1024 in un contenitore minimalista da 22,6×22,6×34,5 mm e un carico utile ultraleggero da 35,7 g.Con una valutazione NETD ultra-bassa di 30mK e algoritmi di ottimizzazione dell'immagine intelligenti sviluppati in proprio, ripristina dettagli termici a spettro completo con una precisione eccezionale anche in ambienti complessi a basso contrasto.Ottimizzato per terminali fotoelettrici di precisione portatili e carichi utili di piattaforme mobili senza equipaggio, l'iTL1208 supporta la configurazione ottica personalizzata e l'interazione con il protocollo di bus industriale standard, consentendo una sicurezza di fascia alta,sistemi intelligenti di ispezione industriale e di risposta alle emergenze di sicurezza pubblica con capacità di visione a infrarossi affidabili.
Caratteristiche principali
- Design estremamente leggero- dimensioni compatte di 22,6 × 22,6 × 34,5 mm e peso di 34,5 g (compresa l'obiettivo da 12 mm); tra i più elevati livelli di integrazione della sua categoria
- Alta sensibilità, accurato rilevamento- 8 μm di pixel ultra-piccoli con risoluzione 1280×1024, che forniscono dettagli sottili e immagini chiare; tipica NETD ≤ 30mK, che consente il rilevamento affidabile di sottili differenze di temperatura
- Sviluppo semplificato, integrazione rapida- Opzioni multiple di obiettivi ottici disponibili per soddisfare i diversi requisiti applicativi; supporta l'interfaccia di uscita di immagine MIPI CSI; uscita di dati di immagine RAW e YUV, con controllo tramite porta seriale/I2C
Specificativi del prodotto
| Modello | iTL1208 |
|---|---|
| Indicatori dei rilevatori IR |
Materiale sensibile:VOx Risoluzione:1280×1024 Dimensione dei pixel:8 μm Risposta spettrale:8 μm ~ 14 μm Tipico NETD:≤ 30mK |
| Trattamento delle immagini |
Frequenza di fotogramma digitale:25/30 Hz Orario di avvio:≤ 6 s Video digitale:RAW/YUV Algoritmo immagine:NUC/3DNR/DNS/DRC/EE Visualizzazione dell'immagine:10 tipi (bianco caldo/lava/rosso ferro/ferro caldo/medico/artico/arcobaleno 1/arcobaleno 2/tinto/nero caldo) |
| Software per PC | Modulo di controllo e video display |
| Altri dispositivi |
Interfaccia esterna standard:Interfaccia del connettore: BP04SD-34-0065-R0 Interfaccia di comunicazione:TTL-232/I2C Interfaccia video digitale:MIPI-CSI Tensione di alimentazione:4.5-5.5V Consumo tipico di energia:1W |
| Meccanica |
Dimensione (compresa la lente): • Con lenti da 5 mm: 22,6 mm × 22,6 mm × 50 mm (diametro esterno dell'obiettivo Φ37 mm) • Con lenti da 10 mm: 22,6 mm × 22,6 mm × 45,3 mm (diametro esterno dell'obiettivo Φ33 mm) • Con lenti da 12 mm: 22,6 mm × 22,6 mm × 34,5 mm (diametro esterno dell'obiettivo Φ26,6 mm) • Con lenti da 17 mm: 22,6 mm × 22,6 mm × 35,4 mm (diametro esterno dell'obiettivo Φ27 mm) • Con lenti da 25 mm: 22,6 mm × 22,6 mm × 44,2 mm (diametro esterno dell'obiettivo Φ33 mm) • Con lenti da 35 mm: 22,6 mm × 22,6 mm × 50,9 mm (diametro esterno dell'obiettivo Φ43,2 mm) Peso (compresa la lente): • 85,5±4,5 g (con lente da 5 mm) • 70,5 ± 3,6 g (con lenti da 10 mm) • 35,7 ± 2 g (con lenti da 12 mm) • 40,7 ± 2,1 g (con lente da 17 mm) • 71,0±3,6 g (con lenti da 25 mm) • 110±5,5 g (con lente da 35 mm) |
| Adattabilità all'ambiente |
Temperatura di funzionamento:-40°C~+70°C Temperatura di conservazione:-45°C~+85°C Umidità:5% ~ 95%, non condensante Vibrazione:5.35 grammi, Vibrazione casuale, 3-asse Impatto:Mezza onda senoide, 40 g/11 ms, direzione di impatto X asse, 3 volte Certificazione:RoHS2.0/REACH Lenti ottiche:Fuso fisso atermico: 5/10/12/17/25/35mm |
Applicazioni industriali
Il modulo di imaging termico iTL1208 può essere utilizzato nei settori della lotta contro gli incendi forestali, della manutenzione dell'energia elettrica, dell'ispezione fotovoltaica, del monitoraggio della sicurezza, dei dispositivi indossabili, dei dispositivi portatili, ecc.
Benefici del prodotto
Ricca varietà di prodotti- La combinazione di più risoluzioni di array, dimensioni di pixel, bande d'onda e opzioni di lente offre una maggiore flessibilità per diverse applicazioni.
Prestazioni eccezionali- Immagini chiare, dimensioni compatte, basso consumo energetico, alta sensibilità e grande affidabilità - progettate per funzionare in una vasta gamma di sfide ambientali.
Facile integrazione- Le molteplici opzioni di interfaccia rendono l'integrazione semplice e consentono uno sviluppo rapido in più campi di applicazione.
Domande frequenti
In quali settori sono utilizzati i rilevatori a infrarossi a pianta focale?
Il rilevatore del piano focale a infrarossi è il componente principale del sistema di imaging termico ed è la chiave per rilevare, identificare e analizzare le informazioni infrarosse degli oggetti.Ha una vasta gamma di applicazioni nel traffico, l'ispezione, il monitoraggio della sicurezza, la meteorologia, la medicina e altre industrie.
Quali sono le caratteristiche del rilevatore di piano focale a infrarossi raffreddato e non raffreddato?
I rilevatori del piano focale a infrarossi possono essere suddivisi in rilevatori del piano focale a infrarossi raffreddati e rilevatori del piano focale a infrarossi non raffreddati.Il rilevatore a infrarossi raffreddato funziona in un ambiente vuoto a bassa temperatura con elevata sensibilità e può distinguere differenze di temperatura più sottili, mentre il rivelatore di piano focale a infrarossi non raffreddato non ha bisogno di un ambiente criogenico e può funzionare a temperatura ambiente.
