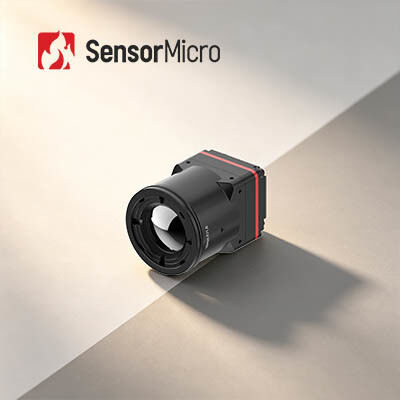

HD 1280x1024 Modulo di immagini termiche a risoluzione con dimensioni di pixel di 8 μm e sensibilità termica di 30mK per la rilevazione di precisione
| Luogo di origine | Cina |
|---|---|
| Marca | SensorMicro |
| Certificazione | ISO9001:2015; RoHS; Reach |
| Numero di modello | iTL1208 |
| Quantità di ordine minimo | 1 pezzo |
| Prezzo | Negoziabile |
| Termini di pagamento | L/C, T/T |
Dettagli
| NET tipico | ≤30mK | Consumo energetico | 1 W |
|---|---|---|---|
| Gamma spettrale | 8~14μm | Frequenza fotogrammi | 25/30 Hz |
| Passo pixel | 12μm | Risoluzione | 1280x1024 |
| Evidenziare | Modulo 640x512 di registrazione di immagini termiche dei fuchi,Modulo industriale 12uM di registrazione di immagini termiche,Il centro della macchina fotografica di Lwir di termografia |
||
Descrizione di prodotto
Modulo di imaging termico HD 1280x1024/8μm per lotta agli incendi boschivi
Panoramica del prodotto
iTL1208 è un core per fotocamera a infrarossi da 8μm megapixel ad alta integrazione progettato specificamente per applicazioni mobili sensibili al SWaP. Con dimensioni compatte di 22,6×22,6×34,5 mm e un peso di soli 35,7 g con un obiettivo da 12 mm, offre immagini termiche HD 1280×1024 e un'elevata sensibilità termica di 30 mK. Dotato di interfaccia MIPI CSI, doppia uscita RAW/YUV e controllo seriale/I2C, questo modulo di facile integrazione è ideale per apparecchiature di imaging termico portatili, di sicurezza, industriali, antincendio e di salvataggio.
Caratteristiche principali
Design estremamente leggero
- Dimensioni compatte di 22,6×22,6×34,5 mm e peso di 34,5 g (incluso obiettivo da 12 mm)
- Tra i più alti livelli di integrazione della sua categoria
Alta sensibilità, rilevamento preciso
- Pixel ultra-piccoli da 8μm con risoluzione 1280×1024, per dettagli precisi e immagini chiare
- NETD tipico ≤ 30 mK, che consente il rilevamento affidabile di sottili differenze di temperatura
Sviluppo semplificato, integrazione rapida
- Sono disponibili diverse opzioni di lenti ottiche per soddisfare i diversi requisiti applicativi
- Supporta l'interfaccia di output dell'immagine MIPI CSI
- Uscita dati immagine RAW e YUV, con controllo tramite porta seriale/I2C
Specifiche del prodotto
| Modello | iTL1208 |
|---|---|
| Indicatori dei rilevatori IR | |
| Materiale sensibile | VOx |
| Risoluzione | 1280×1024 |
| Dimensione pixel | 8μm |
| Risposta spettrale | 8μm ~ 14μm |
| NET tipico | ≤30mK |
| Elaborazione delle immagini | |
| Frequenza fotogrammi digitali | 25/30 Hz |
| Orario di avvio | ≤6s |
| Video digitale | RAW/YUV |
| Algoritmo di immagine | NUC/3DNR/DNS/RDC/EE |
| Visualizzazione delle immagini | 10 tipi (Bianco caldo/Lava/Ferro rosso/Ferro caldo/Medico/Artico/Arcobaleno 1/Arcobaleno 2/Tinta/Nero caldo) |
| Software per computer | |
| Software per computer | Controllo del modulo e visualizzazione video |
| Elettrico | |
| Interfaccia esterna standard | Interfaccia 34Pin_Connector: BP04SD-34-0065-R0 |
| Interfaccia di comunicazione | TTL-232/I2C |
| Interfaccia video digitale | MIPI-CSI |
| Tensione di alimentazione | 4,5-5,5 V |
| Consumo energetico tipico | 1 W |
| Meccanico | |
| Dimensioni (compreso l'obiettivo) | Con obiettivo da 5 mm: 22,6 mm×22,6 mm×50 mm (diametro esterno dell'obiettivo Φ37 mm) Con obiettivo da 10 mm: 22,6 mm × 22,6 mm × 45,3 mm (diametro esterno obiettivo Φ33 mm) Con obiettivo da 12 mm: 22,6 mm × 22,6 mm × 34,5 mm (diametro esterno obiettivo Φ26,6 mm) Con obiettivo da 17 mm: 22,6 mm × 22,6 mm × 35,4 mm (diametro esterno obiettivo Φ27 mm) Con obiettivo da 25 mm: 22,6 mm × 22,6 mm × 44,2 mm (diametro esterno obiettivo Φ33 mm) Con obiettivo da 35 mm: 22,6 mm×22,6 mm×50,9 mm (diametro esterno dell'obiettivo Φ43,2 mm) |
| Peso (incluso obiettivo) | 85,5±4,5 g (con obiettivo da 5 mm) 70,5±3,6 g (con obiettivo da 10 mm) 35,7±2 g (con obiettivo da 12 mm) 40,7±2,1 g (con obiettivo da 17 mm) 71,0±3,6 g (con obiettivo da 25 mm) 110±5,5 g (con obiettivo da 35 mm) |
| Adattabilità ambientale | |
| Temperatura operativa | -40℃~+70℃ |
| Temperatura di conservazione | -45℃~+85℃ |
| Umidità | 5%~95%, senza condensa |
| Vibrazione | 5,35 g, vibrazione casuale, 3 assi |
| Impatto | Mezza onda sinusoidale, 40 g/11 ms, direzione dell'impatto asse X, 3 volte |
| Certificazione | ROHS2.0/REACH |
| Lente ottica | Messa a fuoco fissa atermica: 5/10/12/17/25/35 mm |
Applicazioni industriali
Il modulo di imaging termico iTL1208 può essere utilizzato nei settori dell'estinzione degli incendi boschivi, della manutenzione dell'energia, dell'ispezione fotovoltaica, del monitoraggio della sicurezza, dei dispositivi indossabili, dei dispositivi portatili e altro ancora.
Servizi personalizzati
- Personalizzazione del prodotto:Regola le configurazioni e adatta gli algoritmi per soddisfare i requisiti specifici del settore
- Supporto tecnico e formazione in loco:Fornire ai clienti principali la configurazione pratica del sistema e la formazione operativa
- Innovazione congiunta per nuovi prodotti e mercati:Collaborare con i clienti per sviluppare congiuntamente soluzioni applicative a infrarossi innovative
Domande frequenti
Cos’è la termografia a infrarossi?
La termografia è un nuovo ed efficace metodo diagnostico non invasivo basato sul rilevamento della temperatura superficiale dell'oggetto. La radiazione infrarossa (IR) emessa da un oggetto viene registrata e visualizzata sotto forma di una mappa di distribuzione della temperatura.
A cosa serve la termografia a infrarossi?
La termografia a infrarossi può essere utilizzata per eseguire ispezioni domestiche, determinare difetti strutturali, guasti elettrici, guasti meccanici, cambiamenti fisiologici nelle persone e negli animali e molto altro ancora.
Quali sono i vantaggi della termografia a infrarossi?
Per controlli non distruttivi:
- Semplice da testare e risposta rapida senza danni
- Risparmia sui costi, aumenta l'efficienza del lavoro, riduce l'ammortamento della manodopera e delle attrezzature
- Molto efficace per trovare problemi nascosti nel corpo umano
- Sicuro al 100% senza radiazioni e dolore
- Strumento ideale per lo screening sanitario precoce
