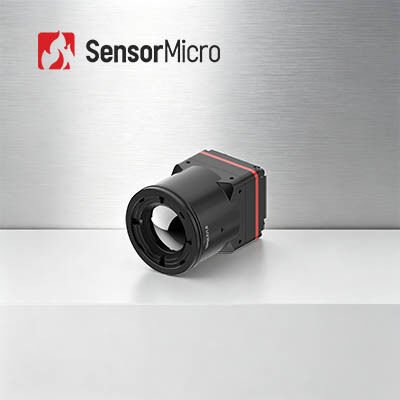

Modulo di telecamera a infrarossi LWIR a risoluzione 1280x1024 UltraClear con pitch di pixel di 8μm e NETD ≤30mK
| Luogo di origine | Cina |
|---|---|
| Marca | SensorMicro |
| Certificazione | ISO9001:2015; RoHS; Reach |
| Numero di modello | iTL1208 |
| Quantità di ordine minimo | 1 pezzo |
| Prezzo | Negoziabile |
| Termini di pagamento | T/T |
Dettagli
| Passo pixel | 8μm | Risoluzione | 1280x1024 |
|---|---|---|---|
| Consumo energetico | 1 W | Gamma spettrale | 8~14μm |
| NET tipico | ≤30mK | Frequenza fotogrammi | 25/30 Hz |
| Evidenziare | Modulo infrarosso 640x512 della macchina fotografica di LWIR,Modulo infrarosso della macchina fotografica di registrazione di immagini termiche tagliente,il centro termico della macchina fotografica dei fuchi 12uM |
||
Descrizione di prodotto
Modulo di telecamera a infrarossi LWIR per l'immagine termica ultraclara 1280x1024/8μm
Visualizzazione del prodotto
Il nucleo della fotocamera a infrarossi da 1208 megapixel iTL ridefinisce l'ottimizzazione SWaP per l'hardware di visione termica moderna.Dimensioni minuscole di 5 mmPerformance di rilevamento leader: dimensioni pixel ultra piccole standard del settore di 8 μm,Risoluzione di 1280×1024 megapixel e ≤30mK NETD ultra-basso rivela piccole differenze di temperatura invisibili alle normali telecamere termiche. Impiego senza sforzo: compatibilità con diverse lenti, uscita MIPI universale, doppia modalità dati RAW/YUV e protocolli di controllo a doppio canale.Aggiornate i vostri dispositivi termici con il iTL1208 per prestazioni superiori nella sorveglianza, test industriali e scenari di risposta alle emergenze.
Caratteristiche principali
- Design estremamente leggero
- Dimensioni compatte di 22,6 × 22,6 × 34,5 mm e peso di 34,5 g (compresa una lente da 12 mm)
- Tra i più alti livelli di integrazione della sua categoria
- Alta sensibilità, accurato rilevamento
- Dimensioni di pixel ultra-piccole di 8 μm con risoluzione 1280 × 1024, che forniscono dettagli fini e immagini chiare
- NETD tipica ≤ 30mK, che consente il rilevamento affidabile di sottili differenze di temperatura
- Sviluppo semplificato, integrazione rapida
- Opzioni multiple di lenti ottiche disponibili per soddisfare i diversi requisiti applicativi
- Supporta l'interfaccia di uscita di immagine MIPI CSI
- Dati di uscita di immagini RAW e YUV, con controllo tramite porta seriale/I2C
Specificativi del prodotto
| Modello | iTL1208 |
|---|---|
| Indicatori dei rilevatori IR | |
| Materiale sensibile | VOx |
| Risoluzione | 1280×1024 |
| Dimensione dei pixel | 8 μm |
| Risposta spettrale | 8 μm ~ 14 μm |
| NETD tipica | ≤ 30mK |
| Trattamento delle immagini | |
| Tasso di fotogramma digitale | 25/30 Hz |
| Tempo di avvio | ≤ 6 s |
| Video digitale | RAW/YUV |
| Algoritmo immagine | NUC/3DNR/DNS/DRC/EE |
| Visualizzazione dell'immagine | 10 tipi (bianco caldo/lava/rosso ferro/ferro caldo/medico/artico/arcobaleno 1/arcobaleno 2/tinto/nero caldo) |
| Software per PC | |
| Software per PC | Modulo di controllo e video display |
| Altri dispositivi | |
| Interfaccia esterna standard | Interfaccia del connettore: BP04SD-34-0065-R0 |
| Interfaccia di comunicazione | TTL-232/I2C |
| Interfaccia video digitale | MIPI-CSI |
| Tensione di alimentazione | 4.5-5.5V |
| Consumo tipico di energia | 1W |
| Meccanica | |
| Dimensione (compresa la lente) | Con lente da 5 mm: 22,6 mm × 22,6 mm × 50 mm (diametro esterno della lente Φ37 mm) Con lenti da 10 mm: 22,6 mm × 22,6 mm × 45,3 mm (diametro esterno dell'obiettivo Φ33 mm) Con lenti da 12 mm: 22,6 mm × 22,6 mm × 34,5 mm (diametro esterno dell'obiettivoΦ26,6 mm) Con lente da 17 mm: 22,6 mm × 22,6 mm × 35,4 mm (diametro esterno della lente Φ27 mm) Con lenti da 25 mm: 22,6 mm × 22,6 mm × 44,2 mm (diametro esterno dell'obiettivo Φ33 mm) Con lenti da 35 mm: 22,6 mm × 22,6 mm × 50,9 mm (diametro esterno dell'obiettivo Φ43,2 mm) |
| Peso (compresa la lente) | 85.5±4.5g (con lenti da 5 mm) 70.5±3.6g (con lenti da 10 mm) 35.7±2g (con lenti da 12 mm) 40.7±2,1 g (con lenti da 17 mm) 71.0±3,6 g (con lente da 25 mm) 110±5,5 g (con lente da 35 mm) |
| Adattabilità all'ambiente | |
| Temperatura di funzionamento | -40°C~+70°C |
| Temperatura di conservazione | -45°C~+85°C |
| Umidità | 5% ~ 95%, non condensante |
| Vibrazione | 5.35 grammi, Vibrazione casuale, 3-asse |
| Impatto | Mezza onda senoide, 40 g/11 ms, direzione di impatto X asse, 3 volte |
| Certificazione | RoHS2.0/REACH |
| Lenti ottiche | Fuso fisso atermico: 5/10/12/17/25/35mm |
Applicazioni industriali
Il modulo di imaging termico iTL1208 può essere utilizzato nei settori della lotta contro gli incendi forestali, della manutenzione dell'energia elettrica, dell'ispezione fotovoltaica, del monitoraggio della sicurezza, dei dispositivi indossabili, dei dispositivi portatili, ecc.
Servizio standardizzato
- Documentazione completa:Manuali del prodotto, guide di installazione e riferimenti di selezione.
- Assistenza allo sviluppo e ai test:Test integrati di campioni, valutazione delle prestazioni e verifica dei parametri semplificati.
- Toolkit per sviluppatori avanzati:SDK, API, algoritmi e strumenti di debug per l'integrazione profonda.
- Supporto tecnico a distanza:Supporto 24 ore su 24, 7 giorni su 7, risposta rapida e risoluzione tempestiva per problemi critici.
- Garanzia:Parti originali e rigorosa adesione al processo per ripristinare prestazioni ottimali.
Domande frequenti
1Come scegliere una risoluzione adeguata del rilevatore a infrarossi?
Se la qualità dell'immagine non è elevata, la qualità dell'immagine può essere ridotta.si può scegliere il rivelatore a infrarossi con bassa risoluzione, come 120x90, 256x192, 384x288. Se avete bisogno di un'immagine molto chiara per alcuni scopi speciali, come il monitoraggio remoto, è possibile scegliere un rilevatore ad alta risoluzione a infrarossi di 1280x1024.
2Come scegliere il giusto pseudo colore per le immagini termiche?
- Il bianco grigio è più adatto per il bersaglio con piccola differenza di temperatura
- Il rosso e il blu sono più adatti per la scena in cui è necessario trovare i punti problematici.
- Il rosso di ferro e' la palette di colori standard dell'industria energetica.
Nota: non importa quale palette scegli, la temperatura termica non cambierà affatto.
3. Come scegliere una lente termica per telecamere ad infrarossi adatta?
- L'obiettivo standard può raggiungere bersagli normali a distanza adeguata
- Per il teleobiettivo, è adatto per bersagli relativamente piccoli e che devono essere visti da lontano.
- Per vedere più dettagli di oggetti a distanza ravvicinata, l'obiettivo grandangolare è meglio.
- Le lenti macro sono per vedere bersagli molto piccoli a distanza ravvicinata, come circuiti di chip.
