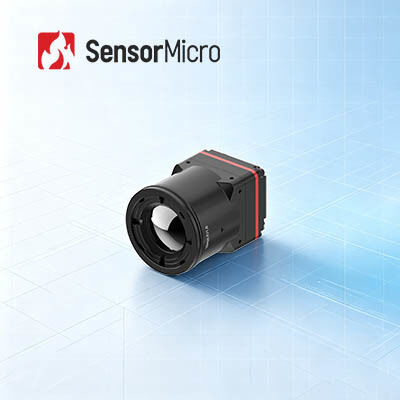

Modulo termico LWIR non raffreddato con risoluzione 1280x1024 e microbolometro VOx a piccolina di 8μm
| Luogo di origine | Cina |
|---|---|
| Marca | SensorMicro |
| Certificazione | ISO9001:2015; RoHS; Reach |
| Numero di modello | iTL1208 |
| Quantità di ordine minimo | 1 pezzo |
| Prezzo | Negoziabile |
| Termini di pagamento | T/T |
Dettagli
| Consumo energetico | 1 W | Gamma spettrale | 8~14μm |
|---|---|---|---|
| Passo pixel | 8μm | NET tipico | ≤30mK |
| Risoluzione | 1280x1024 | Frequenza fotogrammi | 25/30 Hz |
| Evidenziare | Modulo termico non raffreddato dei fuchi LWIR,Modulo termico di Microbolometer LWIR del VOx,Il centro termico 12uM della macchina fotografica di LWIR |
||
Descrizione di prodotto
Modulo termico LWIR non raffreddato con microbolometro VOx 1280x1024/8μm
Visualizzazione del prodotto
Progettato per ridurre il ciclo di ricerca e sviluppo e la difficoltà di integrazione, l'iTL1208 è un nucleo di telecamere a infrarossi megapixel plug-and-play ottimizzato per lo sviluppo rapido di embedded.6×34.5 mm, 35,7 g con lente da 12 mm) adotta un rivelatore a infrarossi ad alta risoluzione da 8 μm 1280×1024 e mantiene un NETD basso di 30mK per un'uscita stabile di alta qualità.
Semplifichiamo l'intero flusso di lavoro di integrazione: sono disponibili molteplici opzioni di lenti ottiche intercambiabili per soddisfare le diverse esigenze di angolo di visione del campo;L'interfaccia MIPI CSI principale garantisce la trasmissione video ad alta velocità; sia i dati termici originali RAW che i dati di uscita codificati YUV supportano lo sviluppo di algoritmi secondari.Gli utenti possono configurare tutti i parametri della fotocamera convenientemente tramite porta seriale standard o controllo del bus I2CIl miglior nucleo termico conveniente per le squadre di ingegneri che sviluppano prodotti termografici portatili e mobili.
Caratteristiche principali
Design estremamente leggero
- Dimensioni compatte di 22,6 × 22,6 × 34,5 mm e peso di 34,5 g (compresa una lente da 12 mm)
- Tra i più alti livelli di integrazione della sua categoria
Alta sensibilità, accurato rilevamento
- Dimensioni di pixel ultra-piccole di 8 μm con risoluzione 1280 × 1024, che forniscono dettagli fini e immagini chiare
- NETD tipica ≤ 30mK, che consente il rilevamento affidabile di sottili differenze di temperatura
Sviluppo semplificato, integrazione rapida
- Opzioni multiple di lenti ottiche disponibili per soddisfare i diversi requisiti applicativi
- Supporta l'interfaccia di uscita di immagine MIPI CSI
- Dati di uscita di immagini RAW e YUV, con controllo tramite porta seriale/I2C
Specificativi del prodotto
| Modello | iTL1208 |
|---|---|
| Indicatori dei rilevatori IR | Materiale sensibile: VOx |
| Risoluzione: 1280×1024 | |
| Dimensione dei pixel: 8μm | |
| Risposta spettrale: 8 μm ~ 14 μm | |
| NETD tipica: ≤ 30mK | |
| Trattamento delle immagini | Frequenza di fotogramma digitale: 25/30Hz |
| Tempo di avvio: ≤ 6 s | |
| Video digitale: RAW/YUV | |
| Algorithmo di immagine: NUC/3DNR/DNS/DRC/EE | |
| Visualizzazione dell'immagine | 10 tipi (bianco caldo/lava/rosso ferro/ferro caldo/medico/artico/arcobaleno 1/arcobaleno 2/tinto/nero caldo) |
| Software per PC | Software per PC: modulo di controllo e video display |
| Altri dispositivi | Interfaccia esterna standard: 34Pin_Connector Interfaccia: BP04SD-34-0065-R0 |
| Interfaccia di comunicazione: TTL-232/I2C | |
| Interfaccia video digitale: MIPI-CSI | |
| Tensione di alimentazione: 4,5-5,5V | |
| Consumo tipico di energia | 1W |
| Meccanica - Dimensione (compresa la lente) | Con lente da 5 mm: 22,6 mm × 22,6 mm × 50 mm (diametro esterno della lente Φ37 mm) |
| Con lenti da 10 mm: 22,6 mm × 22,6 mm × 45,3 mm (diametro esterno dell'obiettivo Φ33 mm) | |
| Con lente da 12 mm: 22,6 mm × 22,6 mm × 34,5 mm (diametro esterno della lente Φ26,6 mm) | |
| Con lente da 17 mm: 22,6 mm × 22,6 mm × 35,4 mm (diametro esterno della lente Φ27 mm) | |
| Con lenti da 25 mm: 22,6 mm × 22,6 mm × 44,2 mm (diametro esterno dell'obiettivo Φ33 mm) | |
| Con lenti da 35 mm: 22,6 mm × 22,6 mm × 50,9 mm (diametro esterno dell'obiettivo Φ43,2 mm) | |
| Meccanica - Peso (compresa la lente) | 85.5±4.5g (con lenti da 5 mm) |
| 70.5±3.6g (con lenti da 10 mm) | |
| 35.7±2g (con lenti da 12 mm) | |
| 40.7±2,1 g (con lenti da 17 mm) | |
| 71.0±3,6 g (con lente da 25 mm) | |
| 110±5,5 g (con lente da 35 mm) | |
| Adattabilità all'ambiente | Temperatura di funzionamento: -40°C~+70°C |
| Temperatura di conservazione: -45°C~+85°C | |
| Umidità: 5%~95%, non condensante | |
| Vibrazione: 5,35 grammi, Vibrazione casuale, 3-asse | |
| Impatto: Mezza onda senoidale, 40 g/11 ms, direzione di impatto X asse, 3 volte | |
| Certificazione | RoHS2.0/REACH |
| Lenti ottiche | Fuso fisso atermico: 5/10/12/17/25/35mm |
Applicazioni industriali
Il modulo di imaging termico iTL1208 può essere utilizzato nei settori della lotta contro gli incendi forestali, della manutenzione dell'energia elettrica, dell'ispezione fotovoltaica, del monitoraggio della sicurezza, dei dispositivi indossabili, dei dispositivi portatili, ecc.
Servizio standardizzato
- Documentazione completa:Manuali del prodotto, guide di installazione e riferimenti di selezione.
- Assistenza allo sviluppo e ai test:Test integrati di campioni, valutazione delle prestazioni e verifica dei parametri semplificati.
- Toolkit per sviluppatori avanzati:SDK, API, algoritmi e strumenti di debug per l'integrazione profonda.
- Supporto tecnico a distanza:Supporto 24 ore su 24, 7 giorni su 7, risposta rapida e risoluzione tempestiva per problemi critici.
- Garanzia:Parti originali e rigorosa adesione al processo per ripristinare prestazioni ottimali.
Domande frequenti
In quali settori possono essere utilizzati i rilevatori a infrarossi/i nuclei delle telecamere termiche?
SensoriI rilevatori a infrarossi micro / i nuclei delle fotocamere termiche sono ampiamente utilizzati in molti settori come:
- Termografia: manutenzione dell'alimentazione, visione artificiale, climatizzazione degli edifici, metallurgia petrolchimica, manutenzione predittiva, prevenzione delle epidemie
- Sicurezza e monitoraggio: Città sicura, monitoraggio delle infrastrutture, sicurezza delle frontiere, crociera marittima, sicurezza delle miniere
- Fuoco e salvataggio: prevenzione degli incendi boschivi, prevenzione degli incendi, ricerca e salvataggio
- Visione personale: svago all'aperto, osservazione degli animali, pattuglia di applicazione
- ADAS: guida autonoma, sistema avanzato di assistenza al conducente, veicoli speciali
- AIoT: Smart Home, hardware intelligente, assistenza intelligente, robot
- Altri: Sistema di visione in volo migliorato, rilevamento dei gas, agricoltura e allevamento, ricerca scientifica
