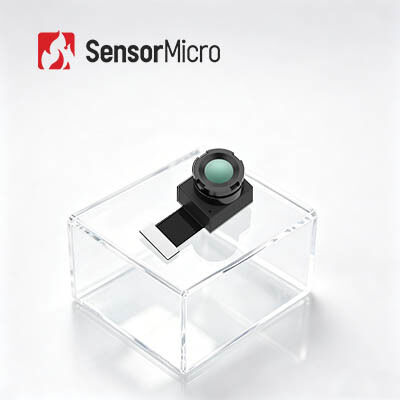

256x192 Risoluzione 12μm Pixel Pitch Focus Modulo di telecamera termica LWIR gratuito per termografia
| Luogo di origine | Cina |
|---|---|
| Marca | SensorMicro |
| Certificazione | ISO9001:2015; RoHS; Reach |
| Numero di modello | TIMO212 |
| Quantità di ordine minimo | 1 pezzo |
| Prezzo | Negoziabile |
| Termini di pagamento | T/T |
Dettagli
| Risoluzione | 256x192 | Dati di uscita | 14 bit Raw |
|---|---|---|---|
| Gamma spettrale | 8~14μm | Passo pixel | 12μm |
| Modalità di messa a fuoco | Concentrati liberamente | Frequenza fotogrammi | Termografia: 25Hz, Imaging: 50Hz |
| Evidenziare | 256x192 Modulo di fotocamera termica Core,Core del modulo della fotocamera termica LWIR,Core della fotocamera termica non raffreddata da 12um |
||
Descrizione di prodotto
Modulo Termocamera Infrarossa LWIR Non Raffreddato 256x192/12µm per Termografia
Panoramica del Prodotto
Il modulo di imaging a infrarossi non raffreddato TIMO212, noto anche come modulo termico non raffreddato, è radiometrico e dotato di funzionalità di misurazione della temperatura senza contatto a infrarossi. Incorpora un sensore a infrarossi eccezionalmente piccolo da 256x192/12µm in package a livello di wafer (WLP) che cattura lo spettro infrarosso a onde lunghe (LWIR) compreso tra 8 e 14µm.
Utilizzando la tecnologia WLP, il modulo termocamera a infrarossi TIMO212 raggiunge una struttura ultra-compatta e un peso ridotto, offrendo al contempo maggiore sensibilità e qualità d'immagine superiore a un prezzo accessibile, consentendo ai clienti di selezionare la configurazione più adatta alle loro esigenze specifiche.
In qualità di fornitore leader di sensori a infrarossi non raffreddati e moduli sensore termici, SensorMicro fornisce ai clienti diverse soluzioni mature e stabili per l'imaging termico a infrarossi. I moduli termocamere sviluppati da SensorMicro sono progettati per una facile integrazione nei prodotti terminali e riducono significativamente i costi per i clienti.
Caratteristiche Principali
- Modulo Ultra-Miniatura con Ottimizzazione SWaP-C Definitiva
- Sensore in package a livello di wafer + ottica a livello di wafer + otturatore a valvola micro-elettromagnetica
- Il modulo termico a infrarossi più piccolo, che abilita funzionalità di imaging termico di base con massima efficienza di costo
- Dimensioni compatte, peso ridotto e basso consumo energetico, ideali per l'integrazione in dispositivi miniaturizzati
- Opzioni Ottiche Flessibili, Misurazione Precisa della Temperatura
- Disponibili molteplici opzioni di lenti, tra cui grandangolari e teleobiettivi, per soddisfare diverse esigenze applicative
- Misurazione della temperatura ad alta precisione con accuratezza fino a ±2°C; supporta il monitoraggio della temperatura sia regionale che a fotogramma intero
- Facile Integrazione, Sviluppo Rapido
- Supporta l'interfaccia immagine DVP, compatibile con varie piattaforme embedded
- Conforme agli standard ambientali RoHS 2.0
Specifiche del Prodotto
| Modello | TIMO212 |
|---|---|
| Risoluzione | 256×192 |
| Dimensione Pixel | 12µm |
| Risposta Spettrale | 8-14µm |
| Modalità di Messa a Fuoco | Messa a Fuoco Fissa |
| Lente (HFOV/FL) | 17.5°/10mm | 25°/7mm | 56°/3.2mm | 90°/2.1mm |
| Peso (g) | 5.1±0.4 | 4.4±0.4 | 2±0.2 | 4.8±0.4 |
| Dimensioni (mm, senza FPC) | 16×14×18 | 16×14×14.6 | 14×12×9.8 | 16×14×15.6 |
| Numero di PIN | 40PIN |
| Dati di Uscita | 14bit Raw |
| Frequenza Fotogrammi | Termografia: 25Hz, Imaging: 50Hz |
| Intervallo di Misurazione della Temperatura | -20°C~+550°C (-20°C~+150°C | +100°C~550°C) |
| Accuratezza Misurazione Temperatura | Maggiore tra ±2°C / ±2% |
| Temperatura Operativa | -20°C~+60°C |
| Umidità | 5%~85% |
| Temperatura di Stoccaggio | -45°C~+85°C |
| Certificazione | RoHS 2.0 / Reach |
Applicazioni Industriali
Il modulo termico TIMO212 è ampiamente utilizzato in molti settori, tra cui la termografia, l'hardware intelligente, l'edilizia intelligente, la casa intelligente, l'AIoT e altro ancora.
Rivelatori IR Raffreddati e Non Raffreddati
- Alta sensibilità e prestazioni eccellenti
- Tecnologia leader mondiale nel settore degli infrarossi
- Vari rivelatori a infrarossi disponibili - sia rivelatori IR non raffreddati che raffreddati in diversi formati e dimensioni dei pixel
- Produzione in volume per garantire consegne rapide - tre linee di produzione con capacità produttiva annua fino a milioni di rivelatori
Domande Frequenti
1. Cos'è il Colore Pseudo?
Il colore pseudo, chiamato anche falso colore, trasforma la distribuzione termica degli oggetti in immagini visive attraverso il sistema di imaging termico a infrarossi, visualizzato sul monitor in livelli di grigio o colore pseudo. Ciò consente la visualizzazione della distribuzione della temperatura sugli oggetti. Per facilitare l'analisi delle immagini termiche, queste vengono rappresentate utilizzando falsi colori che corrispondono alle differenze di temperatura.
2. Quante opzioni di colore pseudo può offrire il modulo di imaging termico SensorMicro?
Il modulo supporta molteplici palette di colori pseudo tra cui: Bianco Caldo, Lava, Ironbow, Ferro Caldo, Medico, Artico, Arcobaleno1, Arcobaleno2 e Rosso Caldo.
